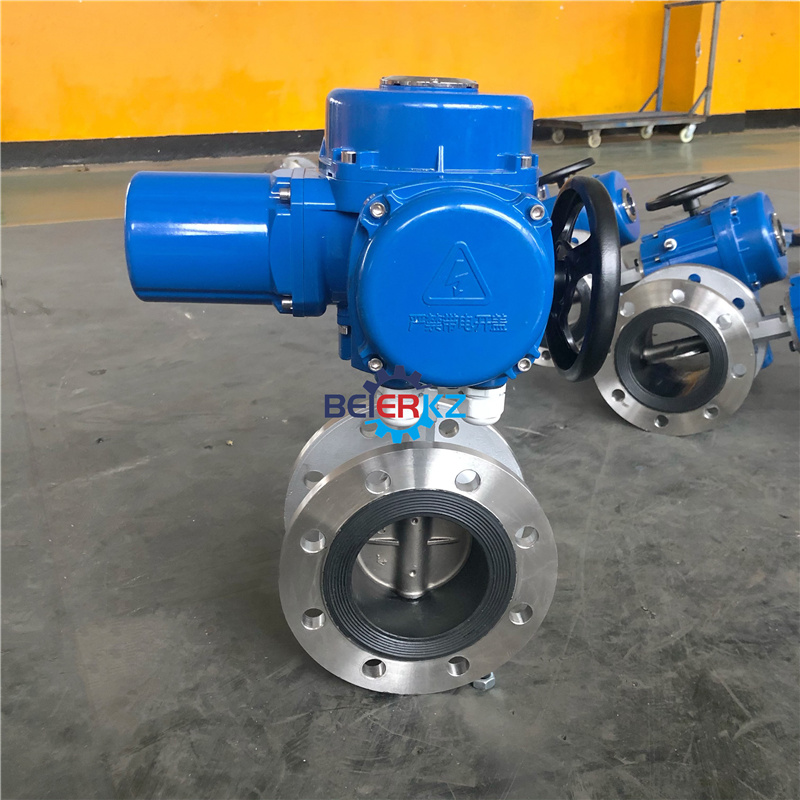

小口径法兰不锈钢电动蝶阀配套普通开关型阀门电动执行机构q30

发布时间：2023-01-03 16:01:31

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

7411威尼斯的产品展示

一、小口径法兰不锈钢电动蝶阀配套普通开关型阀门电动执行机构q30概述：
q30阀门电动装置简称为q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等部分回转的阀门。用于控制风机阀门的开启、关闭或调节。可直接接入中控室，输入输出4-20ma模拟量信号，调节阀门的开度大小，控制流量。

二、小口径法兰不锈钢电动蝶阀配套普通开关型阀门电动执行机构q30概产品特点：
1.该装置防尘、防雨、防轻腐蚀、其防护等级为ip55（特殊订货ip65、ip67）。
2.转矩控制机构动作可靠、调节方便、转矩重复精度高。
3.采用阀门电动装置三相异步电机，起动转矩大、转动惯性小、使用寿命长等特点，f级绝缘。
4.工作制为短时10分钟（特殊订货30分钟）。
5.配有机械式（常规型）或液晶（常规型无）阀位指示器，可直观知道阀门的开度大小。
6.手电动切换：全自动切换，需手动时直接转运手轮即可操作电动装置；需电动时直接电动操作，没有切换手柄的操作。（注意：电动运行时请勿转运手轮！）
7.有行程限位、过力矩限位和机械限位开关等三重保护，保障了驱动装置和阀门的使用安全。
8.供电电源：常规为380v（±10％），50hz（特殊订货三相660v、415v、单相220v、60hz）.
9.防爆标志：exdiibt4（常规型不防爆）。
10.环境相对湿度：95％（25时）。
11.环境温度：-20 60（特殊订货-40 100）。

三、小口径法兰不锈钢电动蝶阀配套普通开关型阀门电动执行机构q30力矩机构的调整：
q30阀门电动装置力矩控制机构在出厂前已根据订货要求调整好，并填在产品合格证上，一般不需再调整。若需调整，只要松开螺钉，微微拔动开、关向凸轮，再将螺钉紧固，先调关向，后调开向。
1、行程控制机构的调整：
2、转动手轮使阀门“全关”；
3、松开输出轴上的螺钉，顺时针转动关向凸轮，使其刚好压动关向微动开关，再拧紧螺钉；
手动开阀至中间位置，电动关阀，检查阀门关闭是否符合要求，如不符合要求，继续微调关向凸轮，直至符合要求为止；

手动开阀至全开位置，松开螺钉，逆时针转动开向凸轮，使其刚好压动开向微动开关，再拧紧螺钉；手动或电动关阀，电动开阀，检查阀门开启是否会符合要求，如不符合要求，继续微调开向凸轮，直至符合要求为止。
