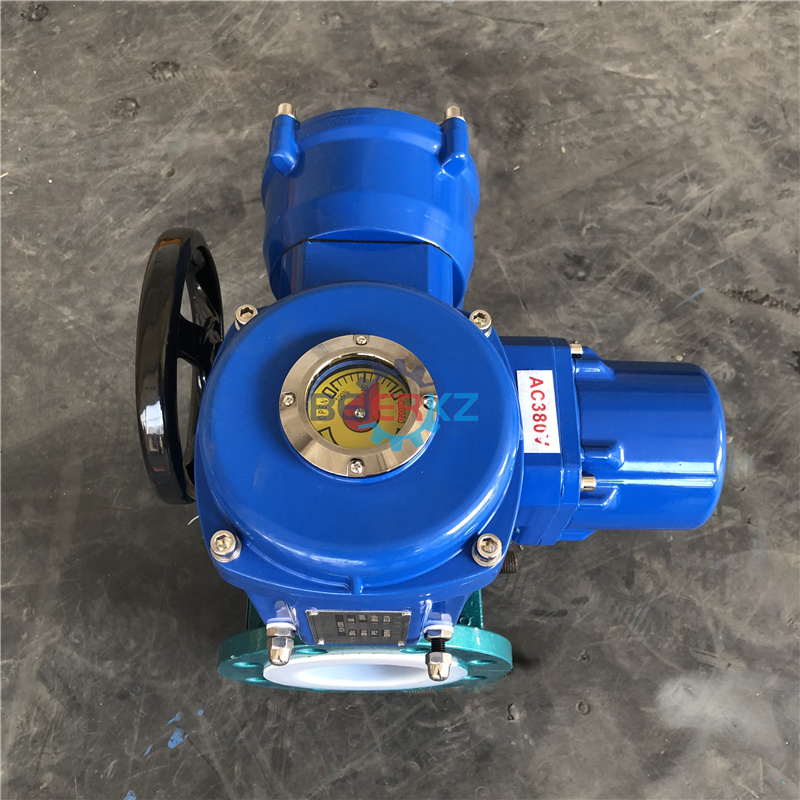

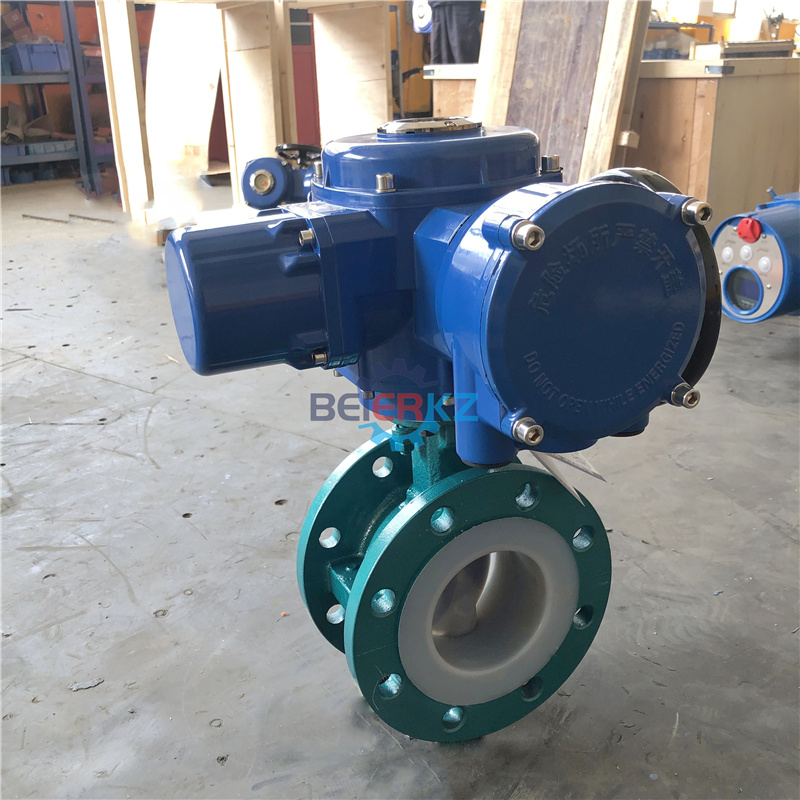

q20普通开关型蝶阀电动执行器

发布时间：2023-07-18 15:29:40

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

7411威尼斯的产品展示

一、q20普通开关型蝶阀电动执行器用途和分类
pl系列阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的驱动装置。
适用于球阀、蝶阀、风门等90(特殊可做350°)回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。
pl系列阀门电动装置分为：常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线型控制等。

二、q20普通开关型蝶阀电动执行器特点及参数
常规型特点
2.1该装置防尘、防雨、防轻腐蚀、其防护等级为ip65/ip67。
2.2转矩控制机构动作可靠、调节方便、转矩重复精度高。
2.3采用阀门电动装置三相异步电机，起动转矩大、转动惯量小、使用寿命长等特点，f级绝缘。
2.4工作制为10分钟(特殊订货30分钟)。
2.5配有机械式(常规型)或液晶(常规型无)阀位指示器，可直观知道阀门的开度大小。
2.6手电动切换：全自动切换，需手动时直接转动手轮即可操作电动装置：需电动时直接电动操作，
有切换手柄的操作。(注意：电动运行时请勿转动手轮!)
2.7有行程限位、过力矩限位和机械限位开关
2.8供电电源：常规为三相380v(±10%),50hz(特殊订货三相660v、415v、单相220v、60hz)。
2.9工作环境：普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型使用环境为iia、iib级t1-t4组
的爆炸性气体混合物。
2.10环境相对湿度：≤95%(25℃时)。
2.11环境温度：-20~ 60℃(特殊订货-400~ 100℃)。
2.12防腐涂装：高温烤漆、防腐、外观精美。
2.13材质：外壳为铝合金材质，轻巧方便。

三、q20普通开关型蝶阀电动执行器型号订货码

1、产品形式：pl系列产品
2、功能选择：表示普通型，e表示防爆型，w表示整体型、a表示调节型，i表示智能非侵入式型、 b表示总线型、d表示特殊。
3、额定输出力矩：分档如下表1.单位n.m(kfg.m)
4、连接方式：f表示法兰号，d表示特殊。
5、转速：输出轴转速为0.5r/min(转/分)、1r/min、1.5r/min、2r/min、3r/min、4r/min。
6、功能：s表示常规型，f表示信号反馈4-20ma,r表示遥控，k表示普通带按钮，d表示特殊。
7、电压：2表示ac220v,3表示ac380v、4表示ac415v,d表示特殊。
示范如下：
型号为pls11f05-0.5s3的解释：pl系列产品，s常规普通型产品，输出力矩为110kgf.m,与阀门连接的法兰号为f05,转速为0.5转/分、常规型电ac380v.
