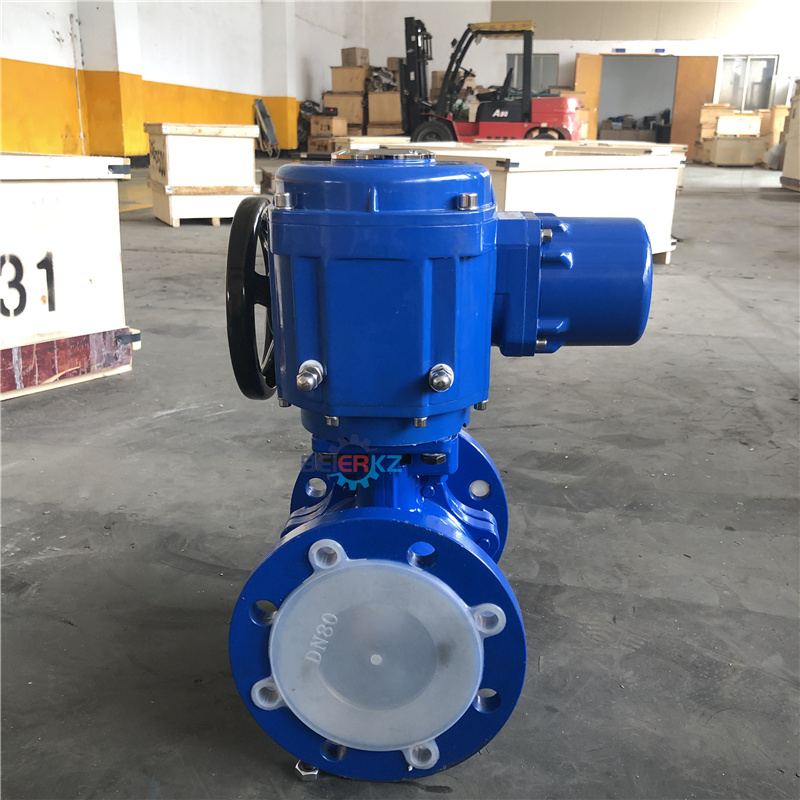

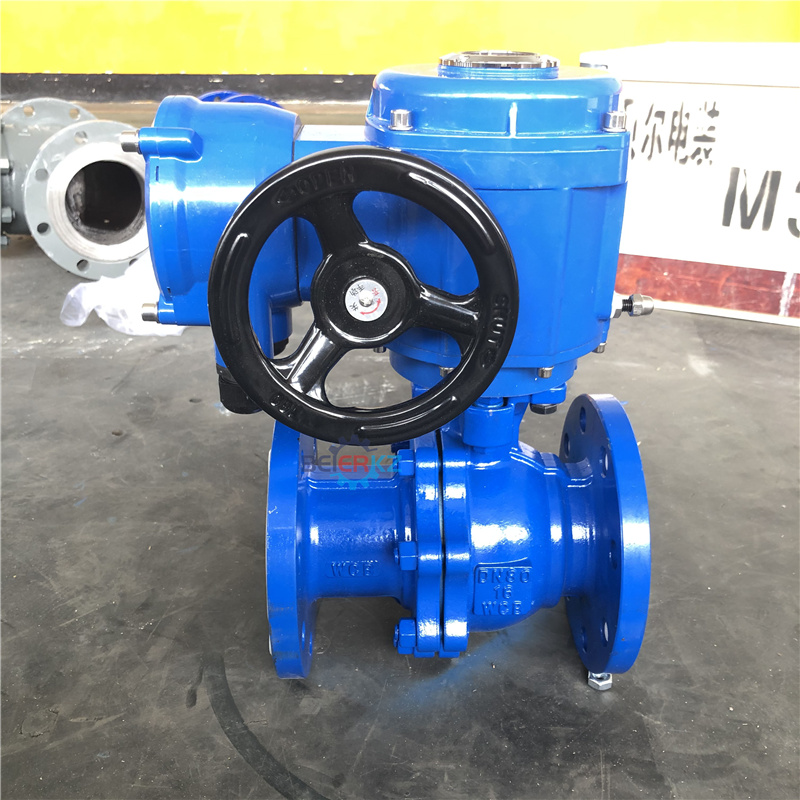

一、q30普通开关型阀门电动执行器概述
阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的运动装置。适用于球阀、蝶阀、风门等90度回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用于。

二、q30普通开关型阀门电动执行器型号表示方法
型号示例：
q30-1表示户外型，输出转矩300n.m（30kgf.m）,输出转速1r/min.
qt120-0.75表示整体调节型，输出转矩1200n.m(120kgf.m),输出转速0.75r/min.
qb500-0.5表示隔爆型，输出转矩5000n.m（500kgf.m），输出转速0.5r/min.
按使用环境分：q为户外型，qb为隔爆型，qz为整体型，qt为整体调节型，qbz为整体隔爆型，qbt为调节隔爆型。转矩范围：50n.m—5000n.m。

三、q30普通开关型阀门电动执行器技术条件和性能参数
电源：电机为三相交流，380v（特殊订货660v，415v或220v），50hz；
控制线电压220v/50hz；远程控制电压24vdc。
工作环境
环境湿度：-20~ 60℃(特殊订货-60~ 80℃)
相对湿度：≤90%（25℃时）
普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有di和diibt4两种，
di适用于煤矿非采掘工作面；diibt4用于工厂，适用于环境为iia，iib级t1-t4组的爆炸性气体混合物
防护等级：户外型和防爆型为ip55（可订制ip65）
工作制：为短时10分钟

四、q30普通开关型阀门电动执行器安装
1、安装时要避开易燃易爆气体环境。
2、也可在室外安装，但是要注意避免阳光直射和雨水直接喷射。
3、电动执行器安装前要对管道进行清洗，阀门入口处可安装过滤器方便去除杂质。
4、垂直安装效果较好，如果其它角度安装，要保证电缆接口位置高于走向位置，以免水沿低势流入执行器内。
5、阀体法兰与管道连接应保持自然同轴，避免产生剪应力，连接螺栓均匀锁紧。
6、安装时要预留一定的空间，方便后期的其它维修操作。
7、重要区域在安装时适当增加旁路，以备不时之需。
8、阀体部分需要同管道一样进行保温处理，尤其是当用于高温介质时，更应该保温。否则，因环境温度过高，会影响电动执行机构的正常工作。
9、电动执行器不得浸水，接线要符合规范。
10、在通电之前，要保证电压符合标准，以免损坏电机。
11、在检修时，必须关断电源。
