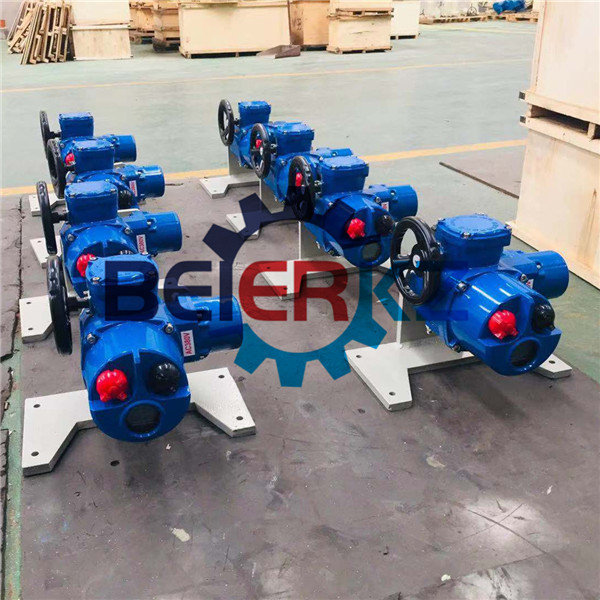

贝尔电装dqw系列角行程电动执行机构底座拐臂式连接执行器
发布时间:
2021-04-30 11:02:38
0514-87227666
0514-85862666
产品详情
产品尺寸
产品图片
7411威尼斯的产品展示
一
.
贝尔
电装dqw系列
角行程电动执行机构底座拐臂式
连接
执行器
组装
1电动机:户外型采用ydff型,隔爆型采用ybdff型阀门专用异步电动机
2减速机构:由一对直齿轮和少齿差行星轮两级传动组成。电动机的动力经减速机构传递给输出盘。
3力矩控制机构:结构见图4。当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,由蜗杆上的齿条带动齿轴转动,当输出力矩增大到整定转矩时,则紧固在齿轴上的凸轮使微动开关动作,从而切断电动机电源,电动机停转,以此实现对电动装置输出转矩的控制,达到保护阀门的目的。
4行程控制机构:结构见图5。凸轮轴与输出盘同步转动,当凸轮轴转至预先设定的行程位置时,紧固在凸轮轴上的凸轮使徽动开关动作,切断电动机电源,从而实现对电动装置行程的控制。
5开度指示机构:结构见图5。开度指示盘固定于行程开关上,凸轮轴转动使指针同时转动,以指示阀门的开关量,同时,凸轮轴上的开度齿轮通过中间齿轮带动电位器齿轮,电位器轴转动,供远传开度指示用。
6手电动切换:全自动切换,需手动时直接转动手轮即可操作电动装置;需电动时直接电动操作,没有切换手柄的操作。
注意:电劫运行时请勿转动手轮
1
7机械限位:参见图1,当行程控制机构不起作用时,用于保护阀门不至超行程而引发事故卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面,并应在隔爆面上涂防锈油,电气罩盖应盖严紧固,以防雨水或潮气进入;
二
.
贝尔
电装dqw系列
角行程电动执行机构底座拐臂式
连接
执行器
概述:
电动阀门的驱动装置,很方便地与阀门配套使用,适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等,是阀门和风门集控和自动控制必不可少的运动装置。适用于球阀、蝶阀、风门等90度回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点,在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用于。
三
.
贝尔
电装dqw系列
角行程电动执行机构底座拐臂式
连接
执行器
结构说明:
q200-0.5一体化电动执行机构结构由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。传动原理如图。
注意:隔爆型电气部分增加了隔爆面结构,并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时,不可损伤隔爆面;不得在爆炸环境下拆去与电气有关的箱盖带电操作,打开电气箱盖前必须先切断电源;重装时盖严紧固以保证隔爆性能!
