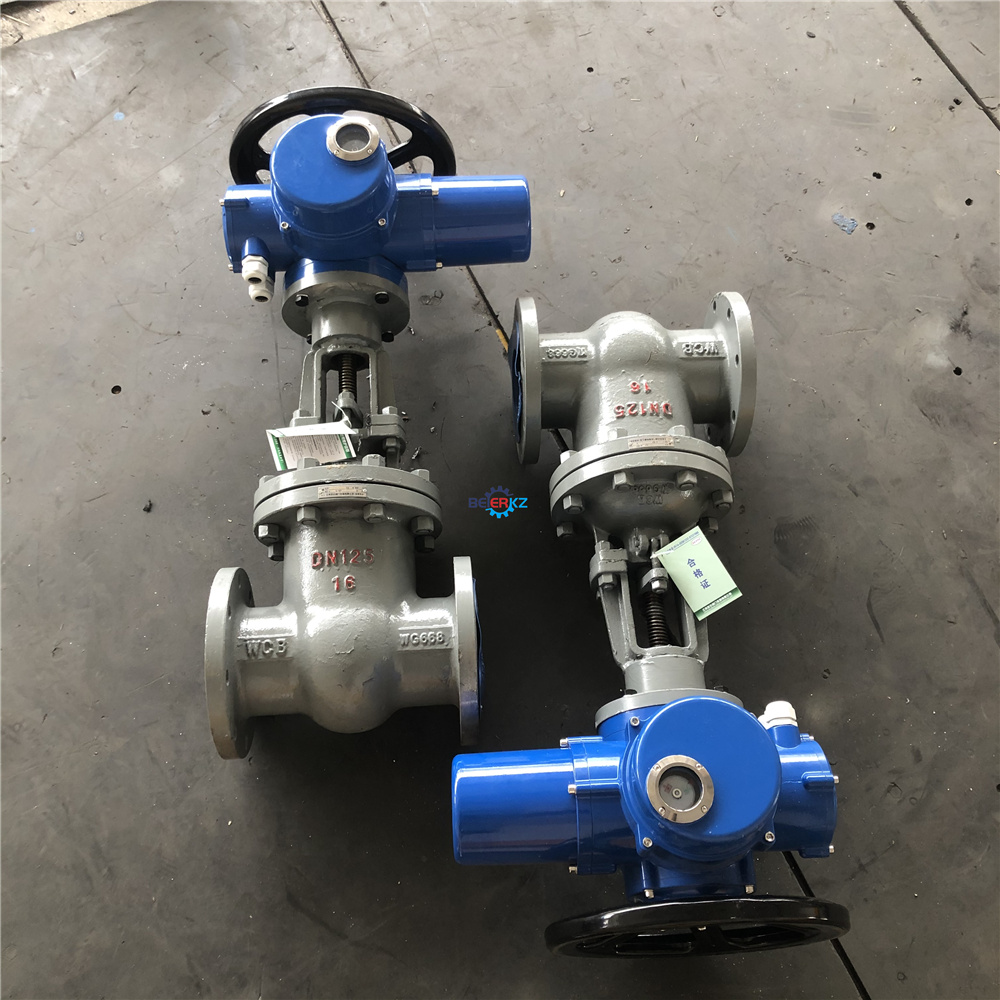

闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门，管路中主要作切断用。闸阀是使用很广的一种阀门，一般口径dn≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀。

闸阀特点是：
①流体阻力小。②开闭所需外力较小。③介质的流向不受限制。④全开时，密封面受工作介质的冲蚀比截止阀小。⑤体形比较简单，铸造工艺性较好。
闸阀可以分为以下几种类型：
一、按闸板的构造可分为
    1、平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。在平行式闸阀中，以带推力楔块的结构最常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（dn40—300mm）闸阀。也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。
    2、楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀密封面的倾斜角度一般有2°52′，3°30′，5°，8°，10°等,角度的大小主要取决于介质温度的高低。一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。在楔式闸阀中，又有单闸板，双闸板和弹性闸板之分。
    单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。
    双闸板楔式闸阀在水和蒸气介质管路中使用较多。它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。
    弹性闸板楔式闸阀，它具有单闸板楔式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。

二、按阀杆的构造闸阀又可分为
    1、明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
    2、暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。
