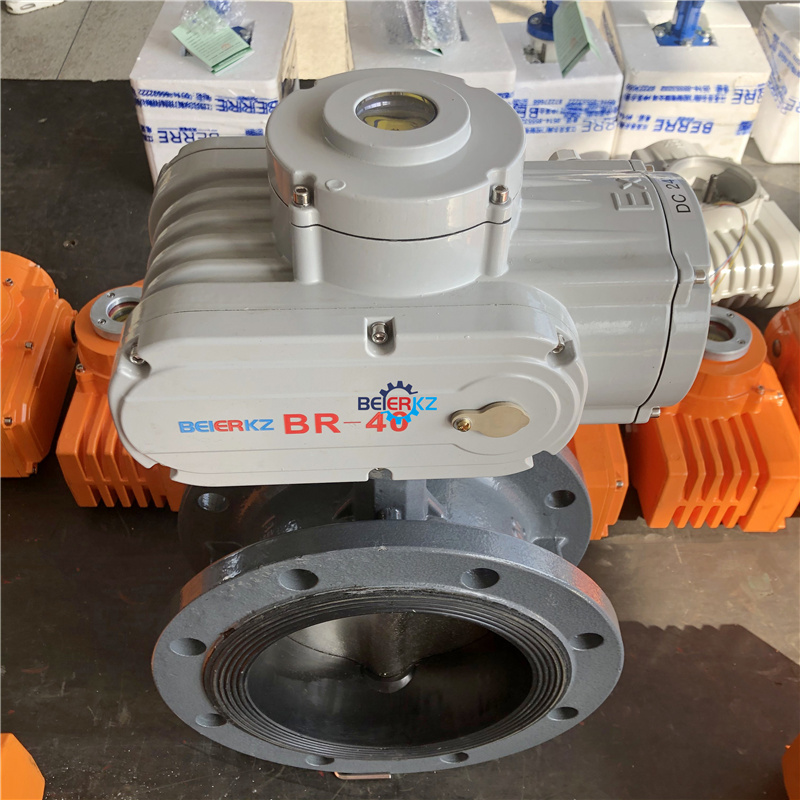

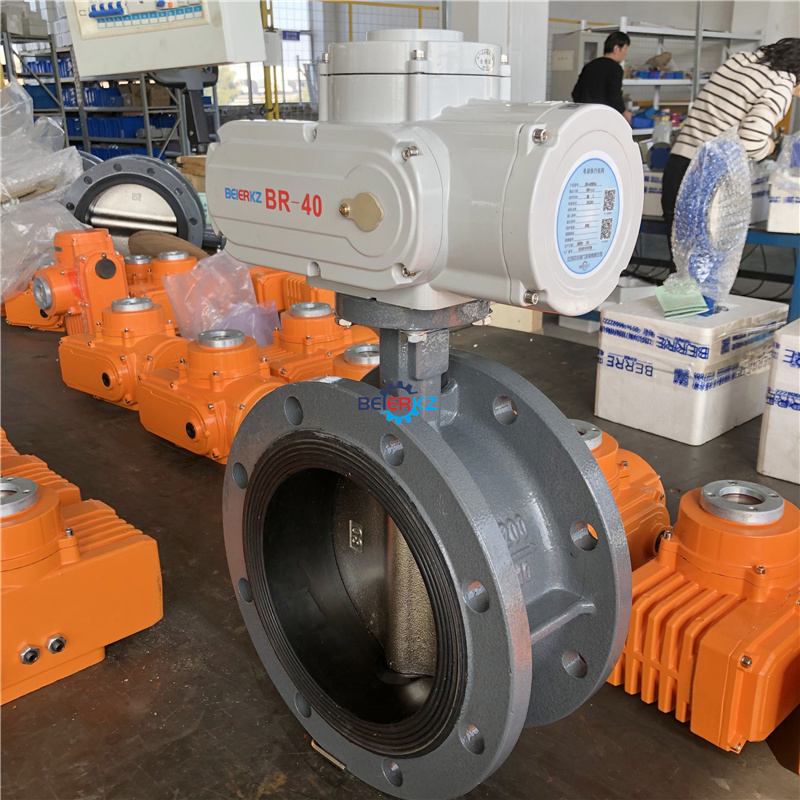

一、d941h 10c dn200br系列软密封法兰铸钢电动蝶阀简介：
d941h 10c dn200精小型智能调节型电动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱通道内，圆盘形堞板统着轴线旋转，旋转角度为0°～90°之间，旋转到90°时，堞阀处于全开状态。本类软密封阀门在管道中一般应当水平安装。手电两用埃阀由橡胶密封堞阀和碳钢或不锈钢阀板、阀杆构成。电动软密封堞阀适用于温度80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流里和截流介质的作用。

二、d941h 10c dn200br系列软密封法兰铸钢电动蝶阀主要技术参数电源：
电机为三相交流，380v(特殊订货660v、440v或220v)，50hz(特殊订货60hz)；控制线电压：220/50hz(特殊订货60hz):
远程控制电压24vdc。
环境温度：-20- 60℃（特殊订货-60- 80℃）
相对温度：s90％(25℃时)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所：
防爆型产品有di和ii町4两种，di适用于煤矿非采掘工作面；dii bt4用于工厂，适用于环境为iia、iib级t1-t4组的爆炸性气体混合物。
防护等级：户外型和防爆型为1p55(可订制p67)。
工作制：为短时10分钟（可订制30分钟）。
三、d941h 10c dn200br系列软密封法兰铸钢电动蝶阀主要零部件材料：
零件名称材料
阀体各种橡胶、聚四氟
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈球墨铸钢、铸钢、合金钢、不锈钢
阀杆 2cr13、不锈钢
填料 o型圈、柔性石墨

四、d941h 10c dn200br系列软密封法兰铸钢电动蝶阀主要特点为：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
