法兰软密封球阀q40智能一体化阀门电动执行器
发布时间:
2023-06-08 17:06:18
0514-87227666
0514-85862666
产品详情
产品尺寸
产品图片
7411威尼斯的产品展示
一、

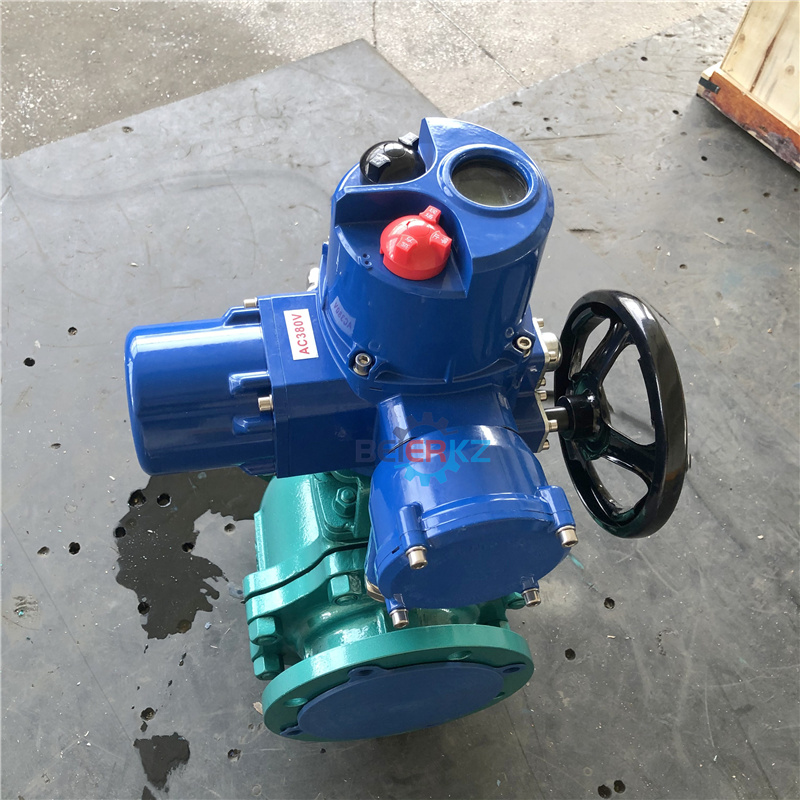

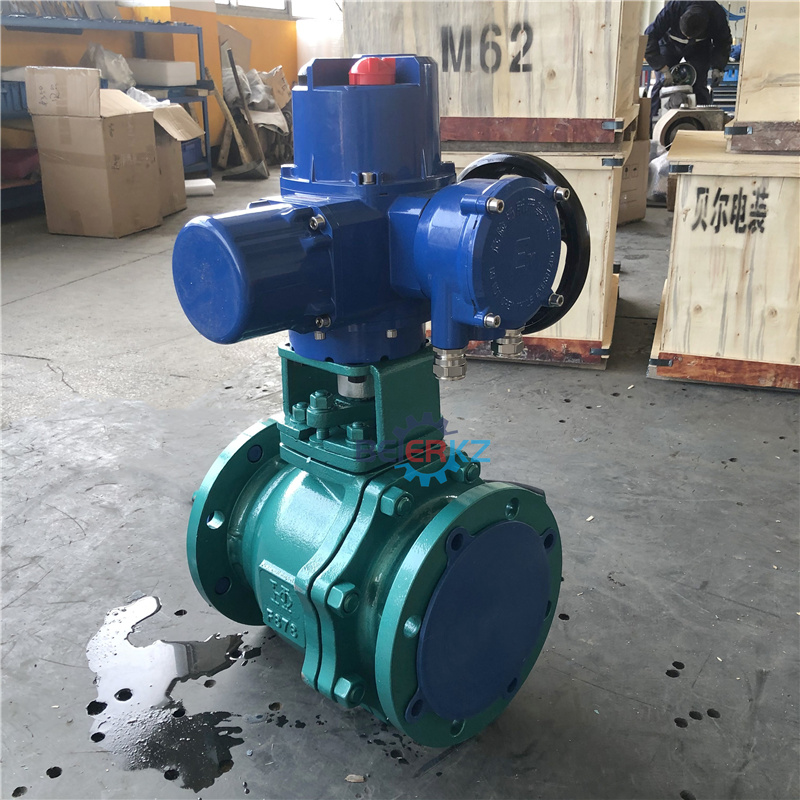

法兰软密封球阀q40智能一体化阀门电动执行器
产品概述:
dqw
40
智能一体化电动阀门执行机构
一般实现对阀门的开或关控制,阀门要么处于全开位置,要么处于全关位置,此类阀门不需对介质流量进行控制。特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。
智能一体化电动阀门执行机构
(通常称为整体型):控制单元与电动执行器封装成一体,无需外配控制单元即可现实就地操作,远程只需输出相关控制信息就可对其进行操作。此结构的优点是方便系统整体安装,减少接线及安装费用,容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方,所以产生了智能电动执行器。
二、
法兰软密封球阀q40智能一体化阀门电动执行器
特点与参数:
1.该装置防尘、防雨、防轻腐蚀、其防护等级为ip55(特殊订货ip65、ip67)。
2.转矩控制机构动作可靠、调节方便、转矩重复精度高。
3.采用阀门电动装置三相异步电机,起动转矩大、转动惯性小、使用寿命长等特点,f级绝缘。
4.工作制为短时10分钟(特殊订货30分钟)。
5.配有机械式(常规型)或液晶(常规型无)阀位指示器,可直观知道阀门的开度大小。
6.手电动切换:全自动切换,需手动时直接转运手轮即可操作电动装置;需电动时直接电动操作,没有切换手柄的操作。(注意:电动运行时请勿转运手轮!)
7.有行程限位、过力矩限位和机械限位开关等三重保护,保障了驱动装置和阀门的使用安全。
8.供电电源:常规为380v(±10%),50hz(特殊订货三相660v、415v、单相220v、60hz).
9.防爆标志:exdiibt4(常规型不防爆)。
10.环境相对湿度:≤95%(25℃时)。
11.环境温度:-20~ 60℃(特殊订货-40~ 100℃)。
三、
法兰软密封球阀q40智能一体化阀门电动执行器
调整
:
部分回转q40智能一体化调节电动执行器与阀门组装后, 对力矩控制机构、行程控制机构、开度指示机构分别进行调整,方可使用。q型电动装置的转矩控制机构、行程控制机构及开度指示机构相同,故调整方法一样。
注意1:调整前, 检查开度指示器上的电位器是否已脱开(把电位器轴上齿轮的紧定螺钉松开即可),以防损坏;手动使阀门处于中间位置,检查控制线路是否正确后查看电机旋向,以防电机失控!
注意2:调整前,应先松开机械限位机构的螺钉,直至调整结束后,再拧入限位螺钉,拧到位后退0.5-1圈,并紧并帽。
1 力矩控制机构的调整
力矩控制机构在出厂前已根据订货要求调整好,并填在产品合格证上,一般不需再调整。若需调整,只要松开螺钉,微微拔动开、关向凸轮,再将螺钉紧固,先调关向,后调开向。
2 行程控制机构的调整
1) 转动手轮使阀门“全关”;
2) 松开输出轴上的螺钉,顺时针转动关向凸轮,使其刚好压动关向微动开关,再拧紧螺钉;
3) 手动开阀至中间位置,电动关阀,检查阀门关闭是否符合要求,如不符合要求,继续微调关向凸轮,直至符合要求为止;
4) 手动开阀至全开位置,松开螺钉,逆时针转动开向凸轮,使其刚好压动开向微动开关,再拧紧螺钉;
5) 手动或电动关阀,电动开阀,检查阀门开启是否会合要求,如不符合要求,继续微调开向凸轮,直至符合要求为
3开度指示机构的调整
3.1机械指示的调整:与行程控制机构一起调整,在调好关向行程的同时,转动指针,对准刻度盘上的“c”位指针,再拧紧螺钉。
3.2 电位器的调整:手动或电动关闭阀门,挂上电位器齿轮,拧紧电位器螺母,面对电位器,顺时针转动电位器小轴接近终端位置,然后拧紧电位器齿轮上的紧定螺钉即可。
