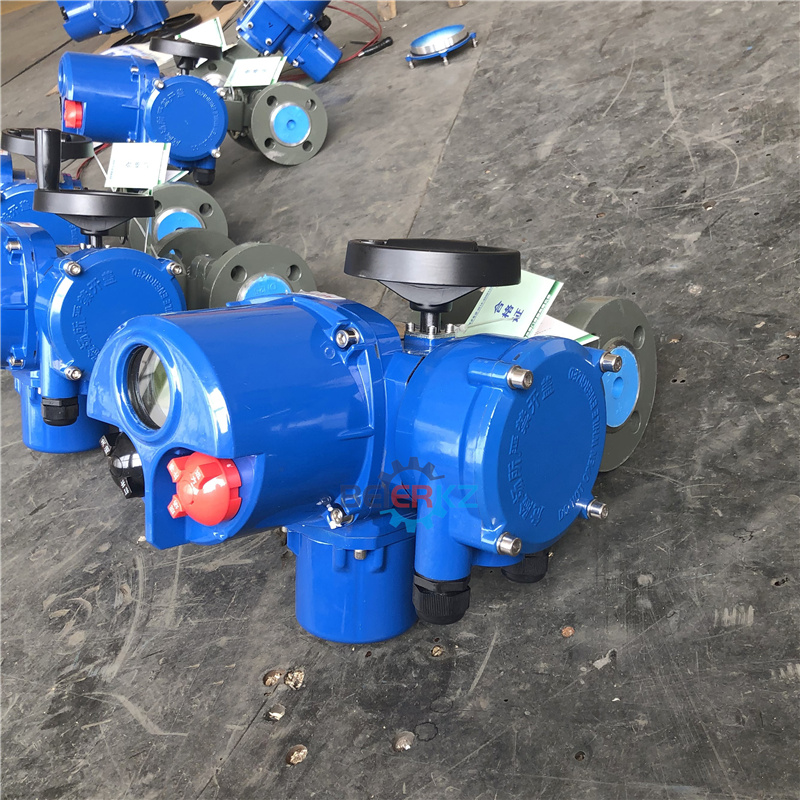

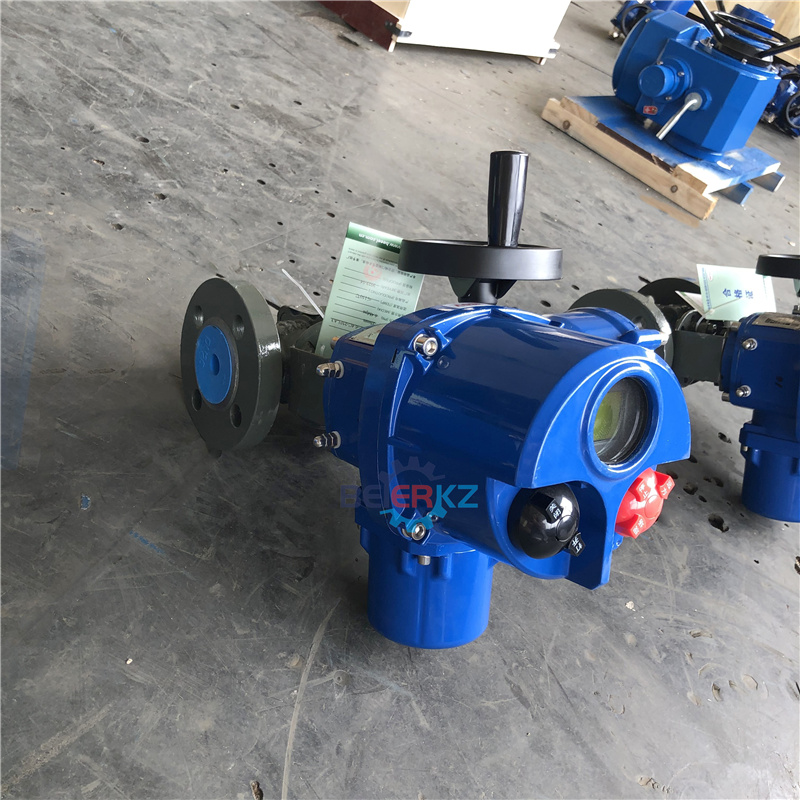

q10小口径球阀智能开关型阀门电动执行器

发布时间：2023-06-13 15:01:25

0514-87227666

0514-85862666

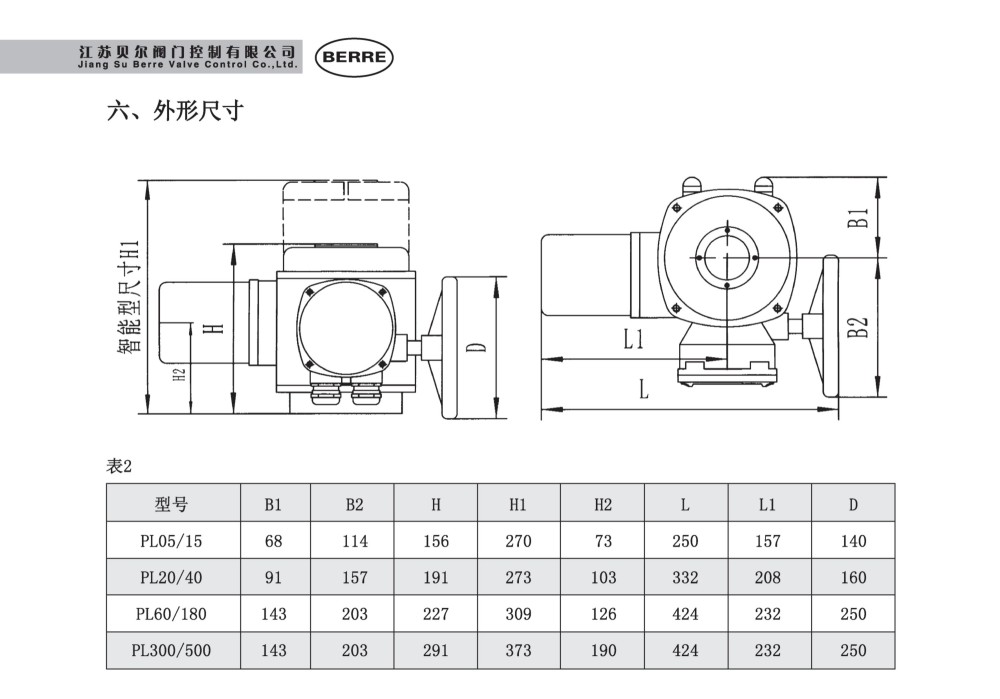

产品详情产品尺寸产品图片

7411威尼斯的产品展示

一、q10小口径球阀智能开关型阀门电动执行器简介：

q10智能调节型阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的运动装置。适用于球阀、蝶阀、风门等90度回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用于。

二、q10小口径球阀智能开关型阀门电动执行器型号表示方法

q型阀门电动执行器适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。
该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。
按使用环境分：q为户外型，qb为隔爆型，qz为整体型，qt为整体调节型，qbz为整体隔爆型，qbt为调节隔爆型。转矩范围：50n.m—5000n.m。

三、q10小口径球阀智能开关型阀门电动执行器的组成

q10智能调节型阀门电动装置电气部分由调节模块tmk、接触器等组成。控制线为220v，50hz（个别订货60hz）；远程控制为24vdc，调节模块可接收和输出4～20ma标准信号。电气元件安装在一块可翻转的板上，以便对力矩控制、行程控制器、开度机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，打开盖子为现场操作。

四、dqw10智能一体化电动阀门执行机构安装

1、安装时要避开易燃易爆气体环境。
2、也可在室外安装，但是要注意避免阳光直射和雨水直接喷射。
3、电动执行器安装前要对管道进行清洗，阀门入口处可安装过滤器方便去除杂质。
4、垂直安装效果较好，如果其它角度安装，要保证电缆接口位置高于走向位置，以免水沿低势流入执行器内。
5、阀体法兰与管道连接应保持自然同轴，避免产生剪应力，连接螺栓均匀锁紧。
6、安装时要预留一定的空间，方便后期的其它维修操作。
7、重要区域在安装时适当增加旁路，以备不时之需。
8、阀体部分需要同管道一样进行保温处理，尤其是当用于高温介质时，更应该保温。否则，因环境温度过高，会影响电动执行机构的正常工作。
9、电动执行器不得浸水，接线要符合规范。
10、在通电之前，要保证电压符合标准，以免损坏电机。
11、在检修时，必须关断电源。
