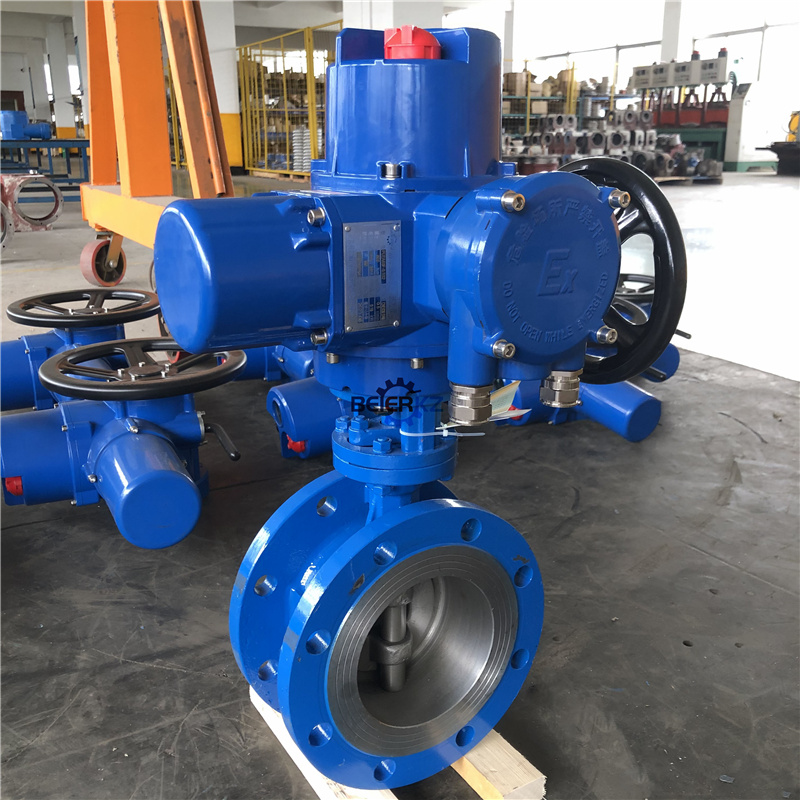

部分回转q60智能调节型蝶阀电动执行器

发布时间：2023-09-22 16:24:14

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

7411威尼斯的产品展示

一、部分回转q60智能调节型蝶阀电动执行器概述
q型阀门电动执行器适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。
该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。
按使用环境分：q为户外型，qb为隔爆型，qz为整体型，qt为整体调节型，qbz为整体隔爆型，qbt为调节隔爆型。转矩范围：50n.m—5000n.m。

二、部分回转q60智能调节型蝶阀电动执行器型号表示方法
型号示例：
q30-1表示户外型，输出转矩300n.m（30kgf.m）,输出转速1r/min.
qt120-0.75表示整体调节型，输出转矩1200n.m(120kgf.m),输出转速0.75r/min.
qb500-0.5表示隔爆型，输出转矩5000n.m（500kgf.m），输出转速0.5r/min.
按使用环境分：q为户外型，qb为隔爆型，qz为整体型，qt为整体调节型，qbz为整体隔爆型，qbt为调节隔爆型。转矩范围：50n.m—5000n.m。

三、部分回转q60智能调节型蝶阀电动执行器技术条件和性能参数
电源：电机为三相交流，380v（特殊订货660v，415v或220v），50hz；
控制线电压220v/50hz；远程控制电压24vdc。
工作环境
环境湿度：-20~ 60℃(特殊订货-60~ 80℃)
相对湿度：≤90%（25℃时）
普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有di和diibt4两种，
di适用于煤矿非采掘工作面；diibt4用于工厂，适用于环境为iia，iib级t1-t4组的爆炸性气体混合物
防护等级：户外型和防爆型为ip55（可订制ip65）
工作制：为短时10分钟

四、部分回转q60智能调节型蝶阀电动执行器型号订货码
1、产品形式：pl系列产品
2、功能选择：表示普通型，e表示防爆型，w表示整体型、a表示调节型，i表示智能非侵入式型、 b表示总线型、d表示特殊。
3、额定输出力矩：分档如下表1.单位n.m(kfg.m)
4、连接方式：f表示法兰号，d表示特殊。
5、转速：输出轴转速为0.5r/min(转/分)、1r/min、1.5r/min、2r/min、3r/min、4r/min。
6、功能：s表示常规型，f表示信号反馈4-20ma,r表示遥控，k表示普通带按钮，d表示特殊。
7、电压：2表示ac220v,3表示ac380v、4表示ac415v,d表示特殊。
示范如下：
型号为pls11f05-0.5s3的解释：pl系列产品，s常规普通型产品，输出力矩为110kgf.m,与阀门连接的法兰号为f05,转速为0.5转/分、常规型电ac380v.
