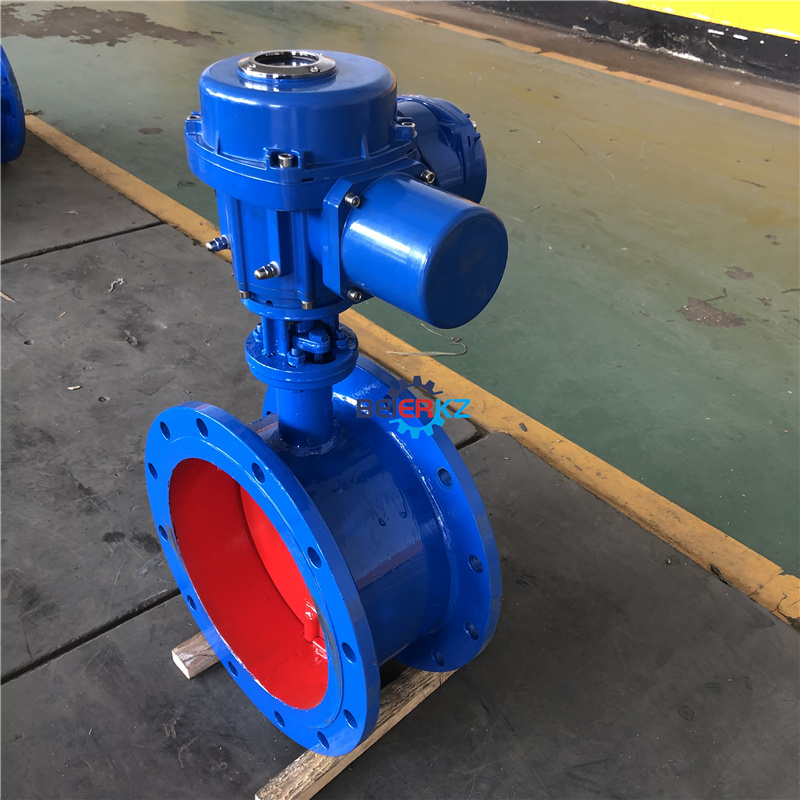

q10户外普通开关型阀门电动执行器配通风蝶阀

发布时间：2023-11-24 16:20:13

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

7411威尼斯的产品展示

一、q10户外普通开关型阀门电动执行器配通风蝶阀简介：
智能一体化电动阀门执行机构一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行控制。特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。智能一体化电动阀门执行机构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方，所以产生了智能电动执行器。

二、q10户外普通开关型阀门电动执行器配通风蝶阀工作环境和主要技术参数：
电源：常规，三相380v（50hz）
特殊，三相660v、415v（50hz、60hz）；
单相220v、110v（50hz、60hz）
环境温度：-20~ 60℃ （特殊订货-40~ 80℃ ）
相对湿度：≤95%（25℃时）。
防护类型：户外型，用于无易燃、易爆和无腐蚀性介质的场所
防护等级：ip55（特殊订货ip65、ip67）
工作制：短时10分钟（特殊订货30分钟）

三、q10户外普通开关型阀门电动执行器配通风蝶阀一般由下列部分组成
1、电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。
2、减速机构，用以减低电动机的输出转速。
3、行程控制机构，用以调节和准确控制阀门的启闭位置。
4、转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。
5、手动﹑电动切换机构，进行手动或电动操作的联锁机构。
6、开度指示器，用以显示阀门在启闭过程中所处的位置。

四、q10户外普通开关型阀门电动执行器配通风蝶阀安装

1、安装时要避开易燃易爆气体环境。
2、也可在室外安装，但是要注意避免阳光直射和雨水直接喷射。
3、电动执行器安装前要对管道进行清洗，阀门入口处可安装过滤器方便去除杂质。
4、垂直安装效果较好，如果其它角度安装，要保证电缆接口位置高于走向位置，以免水沿低势流入执行器内。
5、阀体法兰与管道连接应保持自然同轴，避免产生剪应力，连接螺栓均匀锁紧。
6、安装时要预留一定的空间，方便后期的其它维修操作。
7、重要区域在安装时适当增加旁路，以备不时之需。
8、阀体部分需要同管道一样进行保温处理，尤其是当用于高温介质时，更应该保温。否则，因环境温度过高，会影响电动执行机构的正常工作。
9、电动执行器不得浸水，接线要符合规范。
10、在通电之前，要保证电压符合标准，以免损坏电机。
11、在检修时，必须关断电源。
