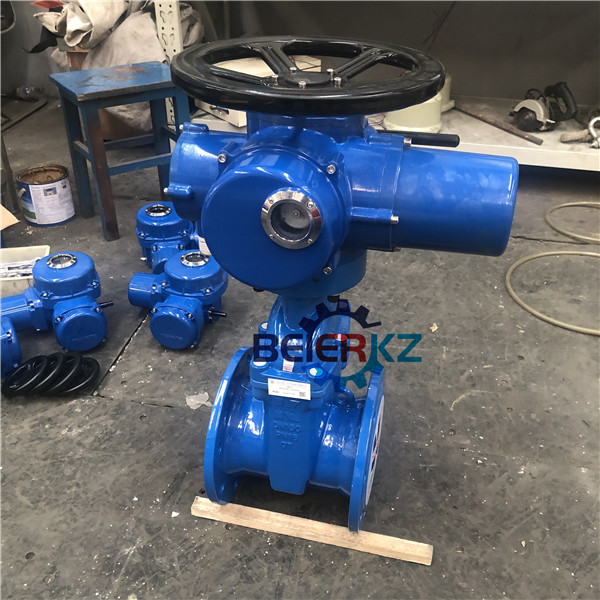

一、江苏贝尔电装普通开关型软密封电动暗杆闸阀弹性座密封闸阀z945x-10q dn150产品原理：

z945x-10q dn150开关型软密封电动暗杆闸阀常在升降杆上有，通过闸板中间的以及阀体上的导槽，将旋运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门的1：1倍时，流体的通道畅通，但在运行时，此位置是无法监视的。实际使用时，是以的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。本类阀门在管道中一般应当水平安装。

二、江苏贝尔电装普通开关型软密封电动暗杆闸阀弹性座密封闸阀z945x-10q dn150操作机构：

3.1软密封闸阀操作时的启闭方向，一律应顺时针关闭。
3.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。
3.3为了便于一个人的启闭操作，在管道工压状况下，上限启闭力矩宜为240n-m。
3.4软密封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
3.5软密封闸阀启闭程度的显示盘
①软密封闸阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；
②指示盘针的材质在管理较好的情况下可用，否则为刷漆的钢板，切勿使用铝皮制作；
③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以锁定。
3.6若软密封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。

江苏贝尔电装普通开关型软密封电动暗杆闸阀弹性座密封闸阀z945x-7411威尼斯

三、江苏贝尔电装普通开关型软密封电动暗杆闸阀弹性座密封闸阀z945x-10q dn150产品性能参数

型号	z945x-10	z945x-16
工作压力	1.0	1.6
使用温度	80℃
适用介质	水
材质	阀体、阀盖	球铁、铸钢、铸铁
	阀瓣	球铁包胶
	阀杆	不锈钢
	填料	阀体：本体，阀板：橡胶
	密封面	丁晴橡胶

四、江苏贝尔电装普通开关型软密封电动暗杆闸阀弹性座密封闸阀z945x-10q dn150产品技术参数

公称压力：0.6~1.6	工作温度：0~80℃	法兰标准：gb/t17241.6 gb9113
公称通径：dn50~dn600	适用介质：水、油、气等	实验标准：gb/t13927 api958
