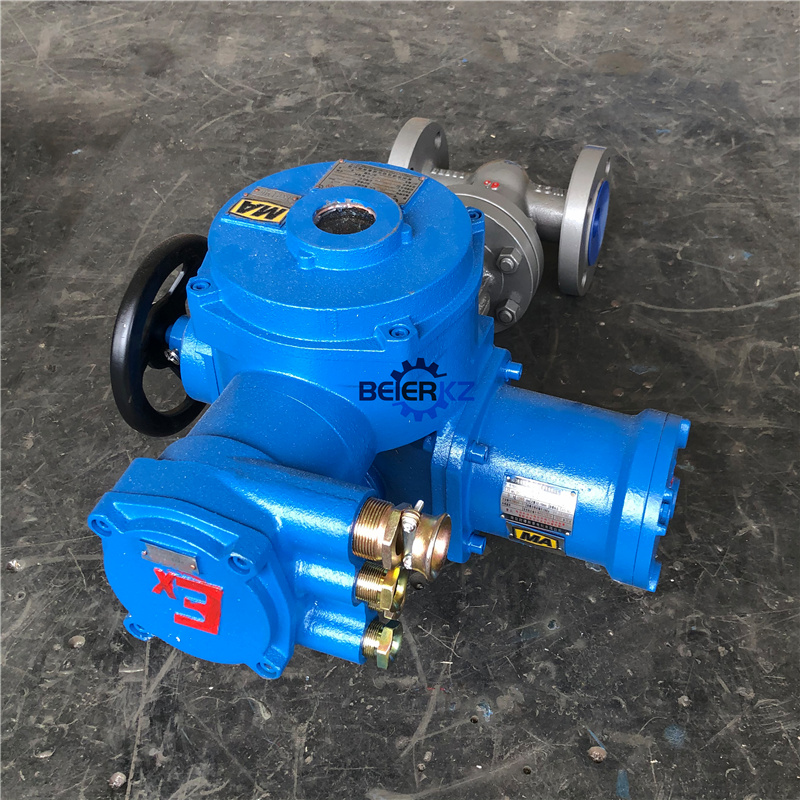

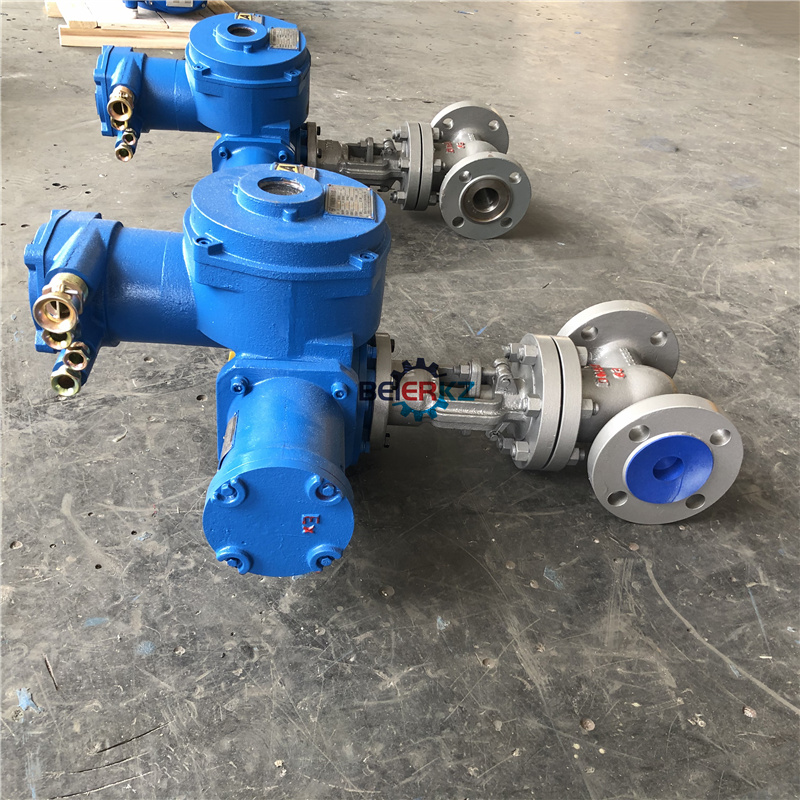

矿用智能一体化隔爆型电动闸阀

发布时间：2023-09-19 15:32:53

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

7411威尼斯的产品展示

一、矿用智能一体化隔爆型电动闸阀简介：
‍‍ 闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。
闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀亦叫明杆闸阀。
通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2－1圈,作为全开阀门的位置。因此,阀门的全开位置，按闸板的位置即行程来确定。有的闸阀,阀杆螺母设在闸板上，手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

二、矿用智能一体化隔爆型电动闸阀工作环境和主要技术参数：
电源：电机为三相交流，380v（特殊订货660v或220v）,50hz（特殊订货60hz）；控制线为220v，50hz（特殊订货60hz）；远程控制为24vdc。
工作环境：
环境温度：-20~ 60℃（特殊订货-40~ 80℃）。7
相对湿度：≤90%（25℃时）。
防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅰ和dⅱbt4两种，dⅰ适用于煤矿非采掘工作面；dⅱbt4用于工厂，适用于环境为ⅱa、ⅱb级t1~t4组的爆炸性气体混合物。（详见gb3836.1）
防护等级：户外型和防爆型为ip65（特殊订货ip67）。
工作制：短时15分钟（特殊订货30分钟）。

三、矿用智能一体化隔爆型电动闸阀安装注意事项
1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》gb 12220的规定。对于工作压力大于1.0 mpa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合gb 50243标准要求，以阀瓣密封面无渗漏为合格。
