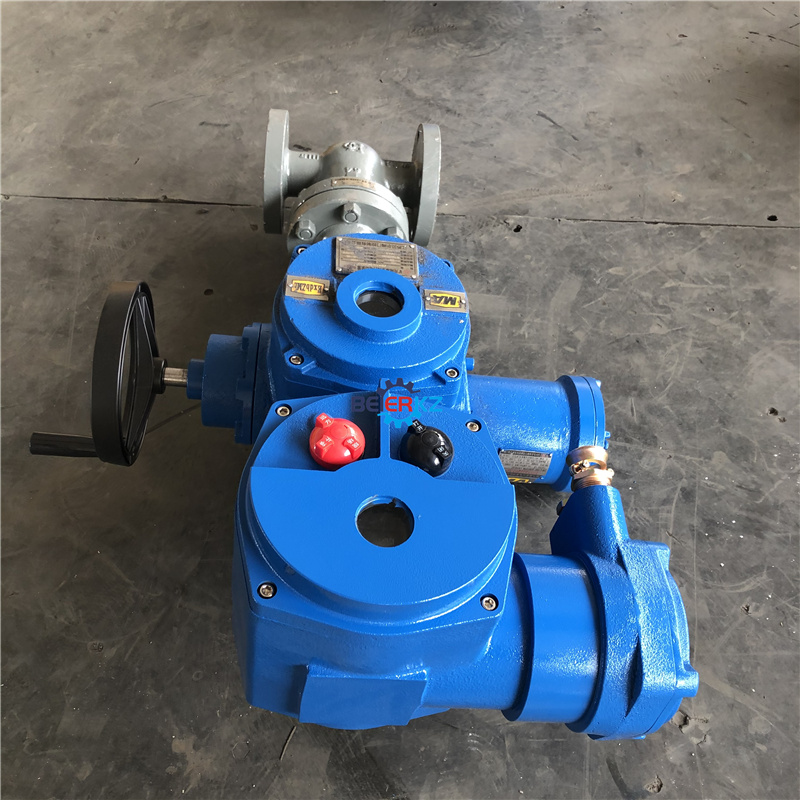

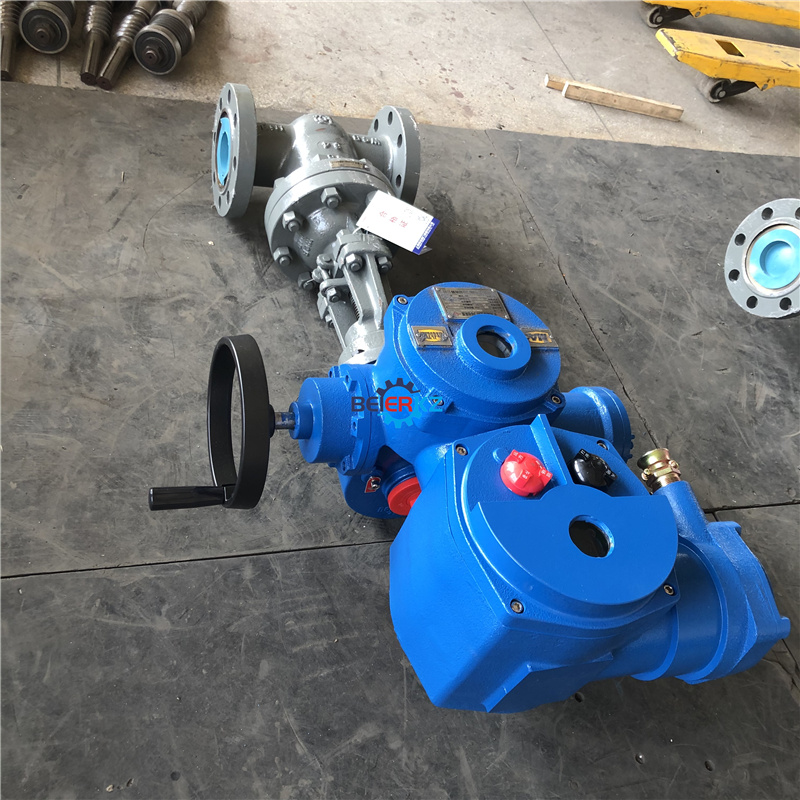

zbk10矿用隔爆型带煤安证防爆证阀门电动执行器

发布时间：2023-11-08 16:47:37

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

7411威尼斯的产品展示

一、zbk10矿用隔爆型带煤安证防爆证阀门电动执行器用途
zb矿用系列隔爆型多回转阀门电动装置，很简单地与阀门装配起来配套自动控制使用，适用于控制阀门的开启.关闭.现场控制或远程开关控制.调节控制.总线控制等，是阀门.风门集控和自动控制必不可少的驱动装置。该产品具有功能全面.控制系统先进.性能可靠.控制系统先进使用维护方便.体积小等优良特点，在煤矿.化工.石油石化.电力.钢铁.冶金.水处理.造纸等行业中得到广泛好评和应用。可适用于闸阀.截止阀.节流阀.隔膜阀.水闸门或蜗轮蝶阀.蜗轮球阀.蜗轮风门等阀门配套使用。

二、zbk10矿用隔爆型带煤安证防爆证阀门电动执行器分类
zb系列系列阀门电动装置按控制方式分为：矿用开关隔爆型.矿用一体化隔爆型.矿用兼本安一体化隔爆型.矿用总线隔爆型等。按连接方式，分为：转矩型和推力型。
隔爆型产品有dⅰ和dⅱbt4两种，dⅰ适用于煤矿非采掘工作面；dⅱbt4用于工厂，适用于环境为ⅱa.ⅱb级t1~t4组的爆炸性气体混合物。(详见gb3836. 1).采用隔爆外壳，把可能因火花，电弧的电路部分与壳体外爆炸性气体混合物隔开，从而达到隔爆的。
本产品若为ⅰ类隔爆，则性能符合gb3836. 1-2010《爆炸性环境第1部分：设备通用要求》.gb 3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守jb/t8529- 1997《隔爆型阀门电动装置技术条件》和 gb/t 24922-2010《隔爆型阀门电动装置技术条件》，并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证，可广泛应用于煤矿井上.井下的管道阀控系统中。

三、zbk10矿用隔爆型带煤安证防爆证阀门电动执行器结构及组成部分
此zb系列电动装置由减速器.电动机.力矩控制器.行程控制器.开度指示器.手— 电动切换机构.手轮及电气部分组成。采用了圆止口和o型圈密封；并增加了隔爆面结构，其传动原理如(图3)所示。

减速器：由一对直齿轮和蜗轮等组成。电动机的动力经减速器传递给输出轴。

2. 电动机：隔爆型采用ybdf型阀门专用三相异步电动机。
3. 力矩器：力矩控制器原理，当输出轴上受到一定转矩力度之后，蜗杆除旋转外还产生轴向位移，从而带动曲拐，使撞块产生角位移，进而压迫凸轮。当输出轴上的转矩增大到整定转矩时，曲拐带动凸轮顶动微动开关动作，发出过扭矩报警信号，切断电机控制电源或控制箱内的电源使电机无电而停止转动，从而实现对电动执行机构输出转矩的控制保护，达到保护电动装置或阀门的作用。
4. 行程控制器：齿轮与齿轮之间采用十进制计数器原理，控制精度高。其工作原理为：由减速箱内的一对大小伞齿轮带动主动小齿轮(z=8)，再带动行程控制器工作。首先调整好开向或关向的行程，如果行程控制器按阀门开和关的位置已调整好，当控制器随输出轴转动到预先调整好的位置(圈数)时，则凸轮将转动90°，迫使微动开关动作，切断电机或控制线电源，使电机停转，从而实现对电动执行机构行程的极限(转圈数)的保护控制。
5. 开度指示器：
带有闪光运行开关.开关位置指示.开关电阻输出角度指示，其结构见图5。输入齿轮由计数器个位齿轮带动，经减速后，指示盘随阀门的开关过程同时转动，以指示阀门的开和关。电位器的轴和指示盘同步转动，供远传开度指示用，移动转圈数调整齿轮可以改变转圈数。开度指示器内设一微动开关和凸轮，当电动执行机构运转时，旋转凸轮周期性地使微动开关动作，其频率为输出轴转动一圈动作一次或二次，可供闪光信号等使用。
开度电位器的调整：开度电位器旋转角度为270°旋转角，当调整行程时首先松开电位器轴上的顶丝，将计数器齿轮调整到相应的变比档位，在调整好电动装置行程限位开到位和关到位，依据带电位器齿轮的旋转方向，挂接好电位器紧固好电位器顶丝(此时电位器的旋转角度应该小于270°大于180°)，挂接电位器时在起始位应当留有一定的余量。
6. 手电动切换机构：
电动装置电动时，一定要把手轮退回到手动位置，防止手轮跟转造成伤害。手/电动切换操作时应依据开或关阀的方向，缓推手轮(防止电机惯性带动手轮旋转造成伤害)使手动连接装置与蜗杆可靠连接，进行手动操作。
