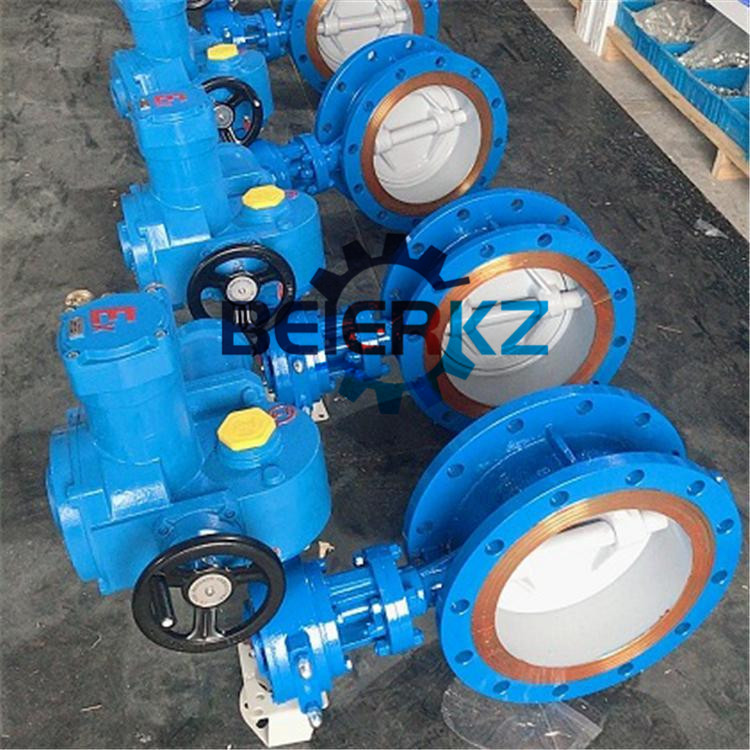

煤安矿用隔爆型电动蝶阀

发布时间:2021-05-19 17:06:28
0514-87227666
了解详情 产品尺寸 产品图片

7411威尼斯的产品展示

一、煤安矿用隔爆型电动蝶阀产品介绍


      蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则全开状态。它广泛应用于电力、环保、化工、钢厂、石油等行业的工业过程自动控制系统中。

①阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

②本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

③均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。


二、煤安矿用隔爆型电动蝶阀工作原理及结构特点


   通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。

    根据动作模式分类有:开关型和调节型。

    开关型是直接接通电源(ac220v或其他电源等级的电源)通过开关正、反导向来完成开关动作。

    调节型是以ac220v电源作为动力,接收工业自动化控制系统预设的参数值4~20ma(0~5v等弱电控制)信号来完成调节动作。

结构特点

1.具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2.蝶阀可以运送泥浆,在管道口积存液体 少。 低压下,可以实现良好的密封。 调节性能好。
3.蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
 4.阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5.连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
6.驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
