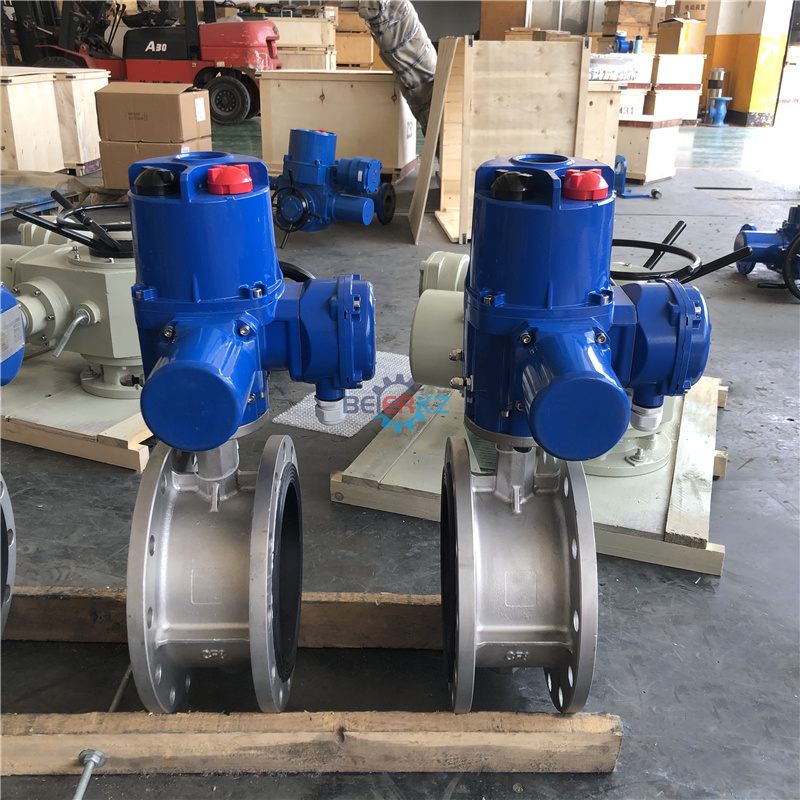

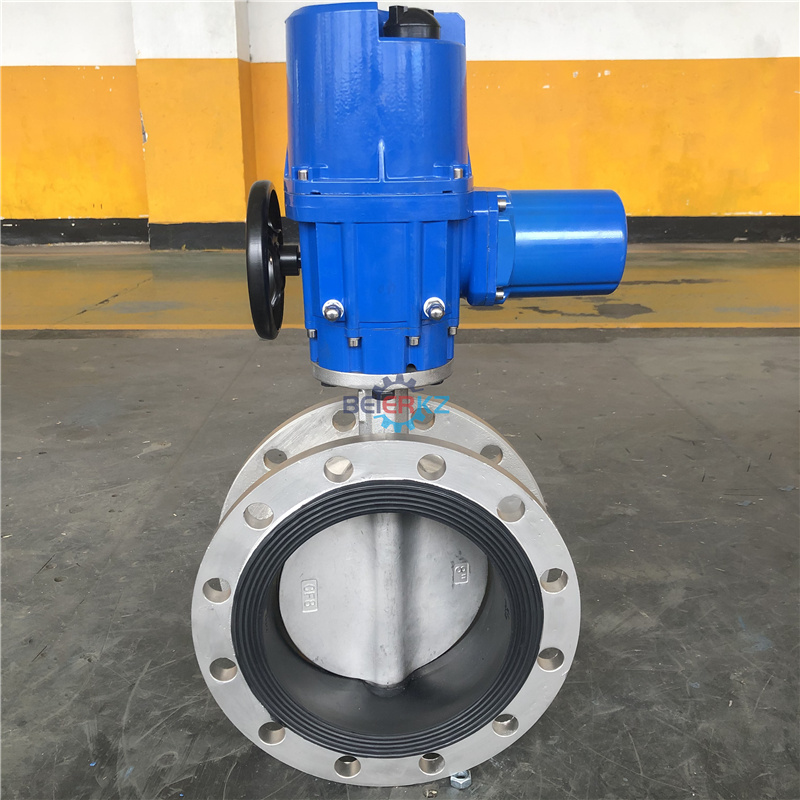

7411威尼斯的产品展示
一、d941x 16p dn200不锈钢电动法兰蝶阀简介：
不锈钢电动蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。手电两用软密封电动蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、d941x 16p dn200不锈钢电动法兰蝶阀主要技术参数：
公称通径 dn(mm) 50~2000
公称压力 pn(mpa) 0.6 1.0 1.6
试验压力ps(mpa) 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
三、d941x 16p dn200不锈钢电动法兰蝶阀主要零部件材料：
零件名称 材料
阀体 各种橡胶、聚四氟
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 球墨铸钢、铸钢、合金钢、不锈钢
阀杆 2cr13、不锈钢
填料 o型圈、柔性石墨
四、d941x 16p dn200不锈钢电动法兰蝶阀电动蝶阀的试验与调整
1、电动蝶阀无论是手动、气动、液动、电动各部件在出厂前均经严格调试，用户在复检密封性能时，应将进出口两侧均匀固定，关闭电动蝶阀，对进口侧施压，在出口侧观察有无泄露现象，在管道进行强度实验前，应将蝶板打开，防止损坏密封副。
2、电动蝶阀出厂前虽经严格检查和实验，但也存在个别产品在运输途中自动螺钉变位，需重新调整、气动、液动等，请阅配套驱动装置使用说明书。
3、电动蝶阀出厂时已将控制机构的启、闭行程调好。为防止电源接通是方向搞错，用户在接通电源后，先启开手动至半开位置，在按电动开关检查指示盘方向与阀门闭方向一致即可。
