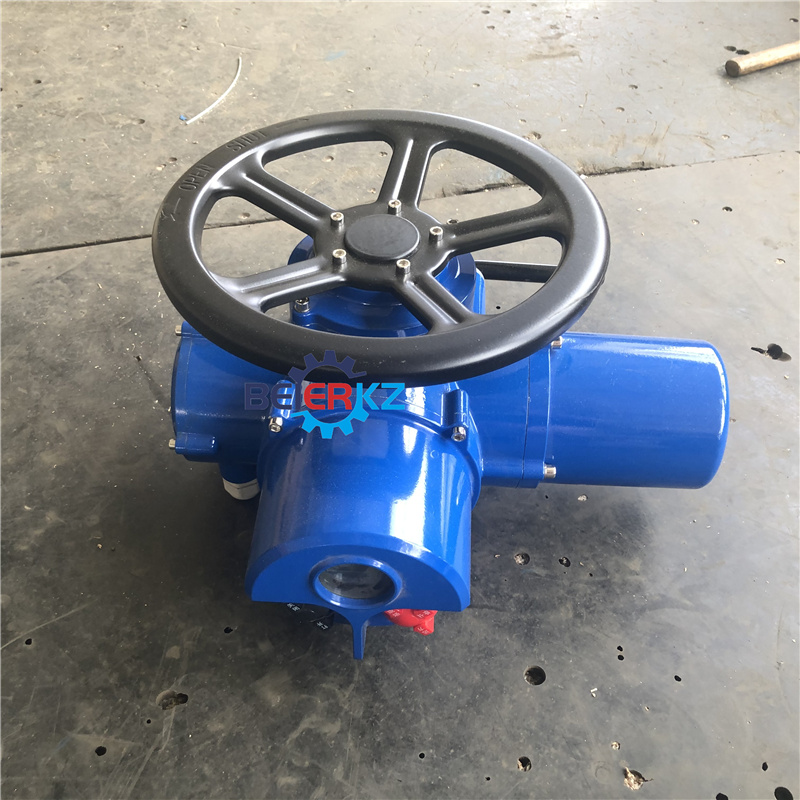

一、铝壳多回转智能调节型阀门电动执行机构概述：
户外型多回转电动执行机构是工业过程控制系统中一个十分重要的现场驱动装置，其能源取用方便、安装调试简单，在电力、冶金、石油、化工等工业部门得到越来越广泛的应用。电动执行器包括电动执行机构和调节阀两部分，控制精度主要决定于电动执行机构的控制性能，它能够将系统的控制信号转换成输出轴的角位移、直线位移，控制阀门等截流件的位置或其它调节机构，使被控介质按系统要求状态工作。
二、铝壳多回转智能调节型阀门电动执行机构主要功能：
1、一体化结构设计，直接接收4～20ma/4～12ma/12～20ma/0～5v/1～5v等控制信号，输出隔离的4～20ma阀位反馈信号；
2、具有仿真运行功能，并可根据用户设定的流量特性曲线运行；
3、控制信号断路故障判断、报警及保护功能。断路故障时可使执行机构或开、或关、或保特、或在0～**之间预置的任意值；
4、数字显示，显示控制信号值、阀位值、故障类别；
5、rs485远程通讯功能，通过通讯协议在上位机进行编程组态，对过程量、开关量作数据或图形处理。
6、阀门行程自整定，输入输出模拟信号自校准。
三、铝壳多回转智能调节型阀门电动执行机构调试步骤：
1、设定开关阀门方式
首先将执行机构上的红色旋钮转到停止位置（或就地位置），然后用遥控器进入设定和调整执行器的功能菜单，找到c2(关阀方式)这个菜单，然后在这个菜单下找到ct(closeontorque用力矩关闭阀门；closeonlimit用限位关闭阀门)这个选项，然后确认，这样关阀的的方式就变为了力矩关。开阀的方式同上，它的菜单为c3，找到ol，然后确认就ok了。
2、设定开关阀门的位置
首先将执行机构上的红色旋钮转到就地位置，在设定和调整执行器的功能菜单下找到lc(setclosetorquemovetoclose)设定关位菜单，然后顺时针旋动执行机构上的黑色旋钮，阀门会向下运动直到停止，这时用遥控确认一下，这样阀门的关闭位置就定好了。此时将阀门的行程指示牌和阀门的关闭位置对齐。再找到lo(setopenlimitmovetoopen)设定开位菜单，然后逆时针旋动执行机构上的黑色旋钮，阀门会向上运动，当阀门移动到行程指示盘的全开位置时旋动执行机构上的黑色旋钮到停止位置。此时用遥控器确认一下，开位就确定好了。
3、锁紧行程螺母旋动执行机构上的黑色旋钮让阀门运行到全关位置，将行程螺母旋到zui下面，然后再往上退三分之一圈，然后锁死就行了。zui后将手轮中心密封盖用聚四氟乙烯带密封并完全上紧，确保执行机构中心套筒内不进水。u后将执行机构上的红色旋钮旋转到远方位置，并用挂锁锁定就行了。
注意事项：电动切手动的时候，把红色旋钮打到停止(sto即)位置，然后将手/电动切换手柄切到手动位置，然后操作手轮。
