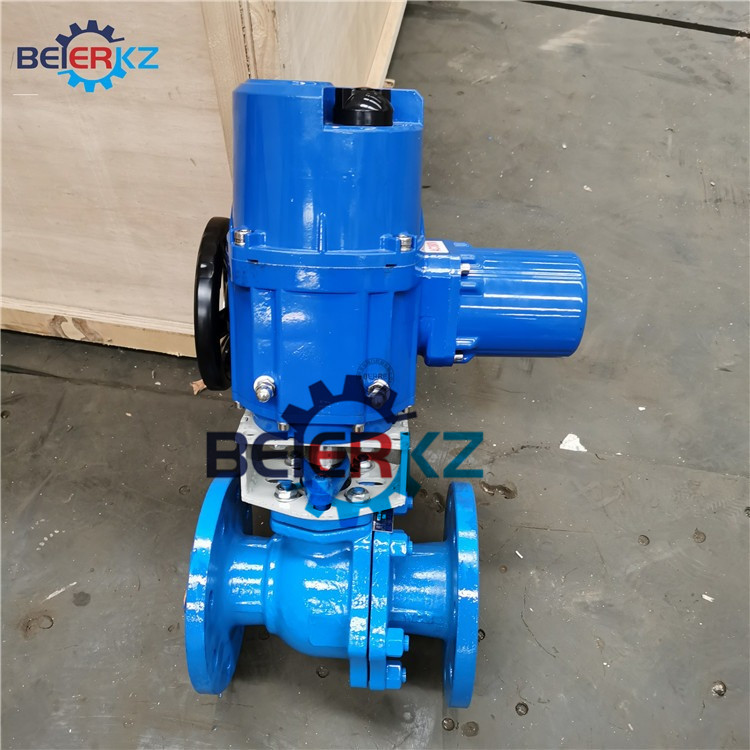

江苏贝尔电装智能调节型衬氟软密封电动球阀q941f4-16c dn80

发布时间:2021-12-17 14:56:25
0514-87227666
了解详情 产品尺寸 产品图片

7411威尼斯的产品展示

江苏贝尔电装智能调节型衬氟软密封电动球阀q941f4-7411威尼斯

   开关型电动法兰衬氟球阀具有的流体阻力小,启闭速度快,结构简单外,采用fep衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形ptfe填料组合,使阀门达到零泄漏。

江苏贝尔电装智能调节型衬氟软密封电动球阀q941f4-16c dn80零部件材质:
序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
    z c p r pl rl
1 阀体、阀盖 ht250 wcb cf8 cf8m cf3 cf3m
2 wcb wcb cf8 cf8m cf3 cf3m
3 衬里层/阀座 fep(f46) pctfe(f3)pfa(可洛性聚四氟乙烯)
4 填料压盖 ht250 wcb cf8 cf8m cf3 cf3m
5 填料 ptfe(f4) 聚四氟乙烯 ptfe(f4)聚四氟乙烯
6 螺栓 35 35 1cr17ni2 1cr17ni2 1cr18ni9 1cr18ni9
7 螺母 45 45 0cr18ni9 0cr18ni9 0cr18ni9 0cr18ni9
8 手柄 wcc wcc wcc wcc wcc wcc

三、江苏贝尔电装智能调节型衬氟软密封电动球阀q941f4-16c dn80结构特点
1、采用fep衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体,杜 了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
4、结构紧凑合理,阀体内腔空间 小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形ptfe填料组合,使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修
