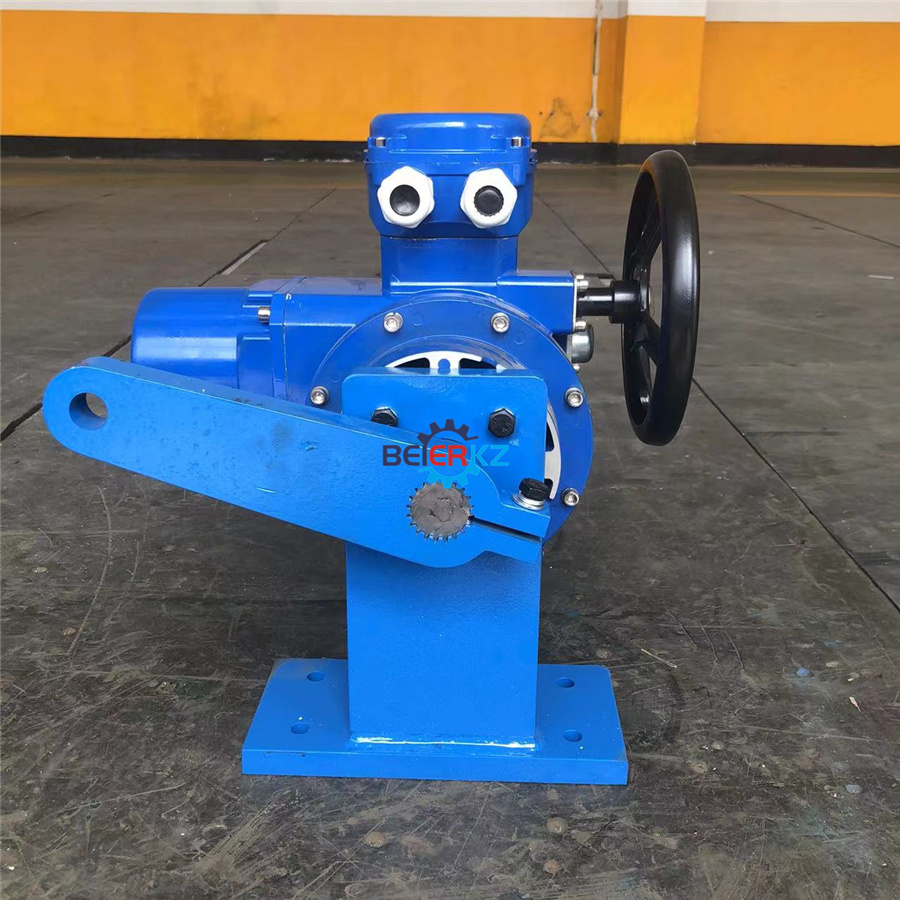

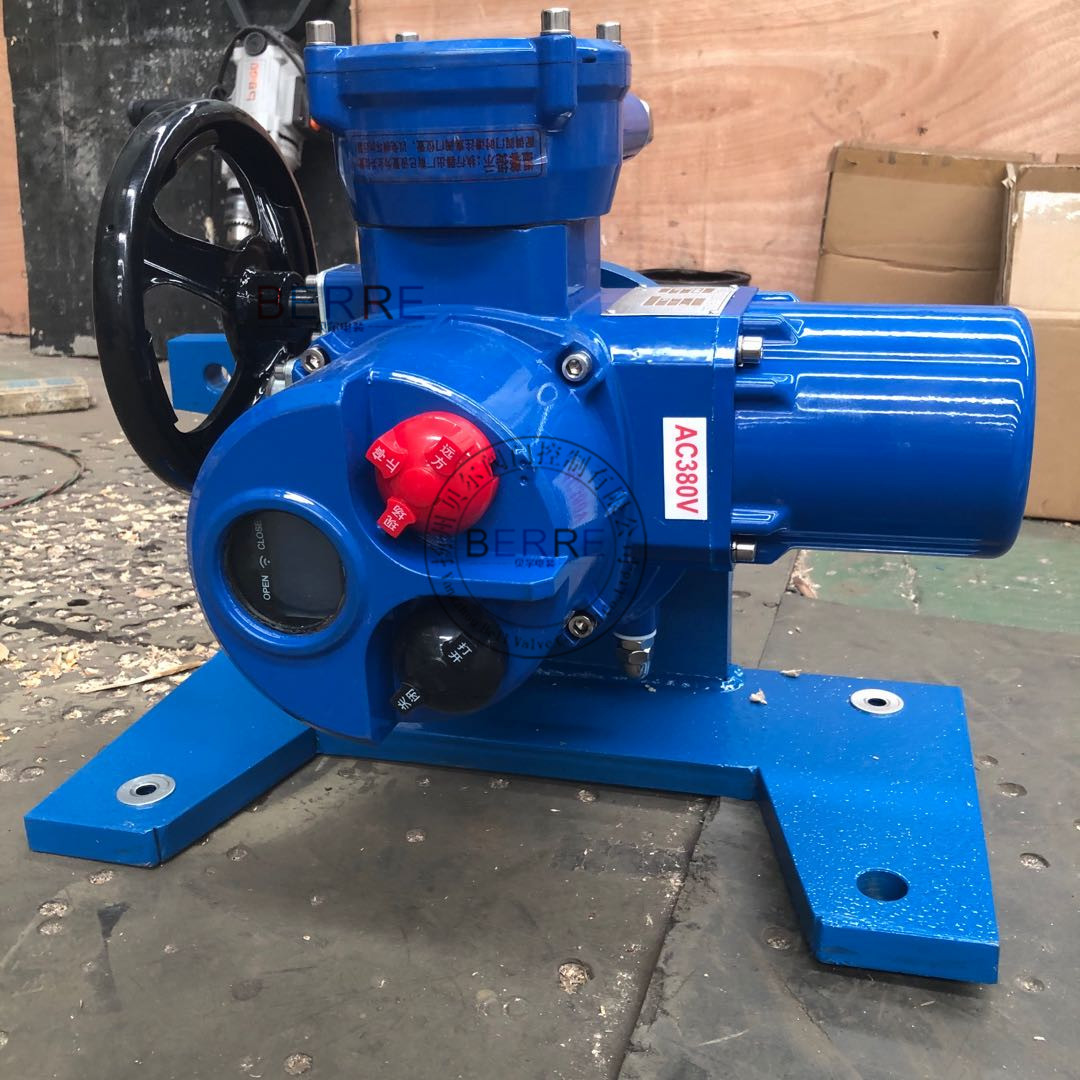

一、dqw智能一体化调节型阀门电动装置7411威尼斯的产品展示
dqw智能一体化调节型阀门电动装置 dqw智能一体化调节型阀门电动装置
二、dqw智能一体化调节型阀门电动装置基本说明
(一)常规型特点
2.1该装置防尘、防雨、防轻腐蚀,其防护等级为ip67。
2.3采用阀门电动装置三相异步电机,起动转矩大、转动惯量小、使用寿命长等特点,f级绝缘。
2.4工作制为短时10分钟。
2.5配有液晶阀位指示器,可直观知道阀门的开度大小。
2.6手电动切换:全自动切换,需手动时直接转动手轮即可操作电动装置;需电动时直接电动操作,没有切换手柄的操作。(注意:电动运行时请勿转动手轮!)
2.7有行程限位、过力矩限位和机械限位开关第三重保护,保障了驱动装置和阀门的使用安全。
2.8供电电源:三相380v (±10%) , 50hz
2.9防爆标志:exdiibt4 。
2.10环境相对湿度:≤95% (25°c时)。
2.11 环境温度:-20~ 60°c 。
智能型电动执行器控制模块,运用了先进的微计算机、表面贴装(smt)、电磁兼容 (emc)等技术,大规模采用了专用集成电路模块。
智能型电动执行器控制模块可通过远程控制、现场控制两种控制方式,对阀门实现开启、关闭。具有控制原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单等特点,并可通过红外遥控器对其进行非侵入式的快速设置,采用全视角lcd段码液晶显示器,英文菜单显示界面,阀门的运行参数、工作状态可清晰直观的进行现场监控。
2.12采用欧洲先进原装产品作为中央微处理器,结合现代先进的电子技术、集成smt贴装工艺,模块工作电源电压范围宽,抗干扰能力强,可在线编程,满足阀门恶劣的工作环境、持续稳定运行、 控制精准的要求。
2.13非侵入式设计,调试简单、直观;全视角lcd菜单式显示界面:英文界面;中央微处理器自带eeprom断电自记忆功能,对阀门设置参数和实时运行显示数据存储;各种故障信息、 阀头开度、负载适时电流、输入电流信号值、阀头工作状态、行程设定等阀头所有参数与状态都可以在lcd显示屏上进行显示、设定。
2.14开关型模块接收电位器电阻信号,通过可控硅控制阀头的开关。
2.15四位非贯通式磁钢控制电气壳内的霍尔元件操作。
2.16电子刹车及无火花换相技术,可控硅元件控制输出,通过软硬件二级互锁确保输出正常。同时采用负载切断时,无火花换相技术。
2.17电器输出可任意组态,以满足不同工况需求。
