一、z90阀门电动执行器简介:
阀门电动执行器属多回转类阀门电装,控制插板阀、闸门、闸板阀等的开启和关闭。阀门电动执行器输出推力为200kn,输出转速24r/min,电机功率2.2kw,电压ac380v。控制方式有普通开关型,整体型和调节型。
二、z90阀门电动执行器工作环境:
1 电源:常规,三相380v(50hz)
特殊,三相660v、415v(50hz 、60hz);
单相220v、110v(50hz 、60hz)
2 工作环境:
2.1 环境温度:-20~ 60℃ (特殊订货-40~ 80℃)。
2.2 相对湿度:≤95%(25℃时)。
2.3 防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅰ和dⅱbt4两种,dⅰ适用于煤矿非采掘工作面;dⅱbt4用于工厂,适用于环境为ⅱa、ⅱb级t1~t4组的爆炸性气体混合物。
2.4 防护等级:ip55(特殊订货ip65、ip67)。
3 工作制:短时10分钟(特殊订货30分钟)。

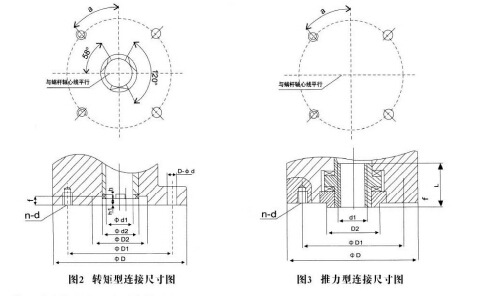

三、阀门电动执行器与阀门连接尺寸:
四、阀门电动执行器开关型电气原理图:
