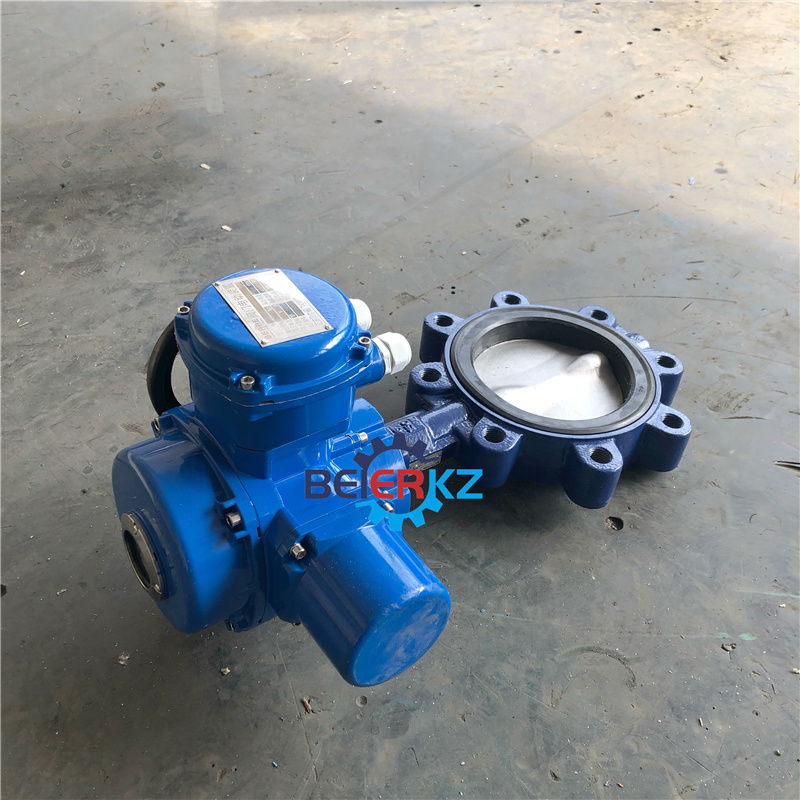

dn150电动对夹软密封蝶阀配q型普通开关型阀门电动执行器

发布时间:2023-02-10 13:14:45
0514-87227666
了解详情 产品尺寸 产品图片

7411威尼斯的产品展示

dn150电动对夹软密封蝶阀配q型普通开关型阀门电动执行器型号表示方法

q型阀门电动执行器适用于蝶阀,球阀,旋塞阀等部分回转阀门和类似设备,该产品结构紧凑,起动转矩大,控制精度高,功能齐全,性能可靠,安装调整简便。q型为一体结构(区别于叠加结构),它与阀门配套组成电动阀门,用来驱动和控制阀门的开启和关闭,操作人员既能在控制室内远距离对阀门进行控件,亦能在现场进行操作。
该产品广泛应用于给排水,供热,电站,化工,食品,纺织,造纸,制药,船舶,钢铁,煤炭等工业部门。
按使用环境分:q为户外型,qb为隔爆型,qz为整体型,qt为整体调节型,qbz为整体隔爆型,qbt为调节隔爆型。转矩范围:50n.m—5000n.m。


dn150电动对夹软密封蝶阀配q型普通开关型阀门电动执行器概述

型号示例:
q30-1表示户外型,输出转矩300n.m(30kgf.m),输出转速1r/min.
qt120-0.75表示整体调节型,输出转矩1200n.m(120kgf.m),输出转速0.75r/min.
qb500-0.5表示隔爆型,输出转矩5000n.m(500kgf.m),输出转速0.5r/min.


dn150电动对夹软密封蝶阀配q型普通开关型阀门电动执行器技术条件和性能参数

电源:电机为三相交流,380v(特殊订货660v,415v或220v),50hz;
控制线电压220v/50hz;    远程控制电压24vdc。
工作环境
环境湿度:-20~ 60℃(特殊订货-60~ 80℃)
相对湿度:≤90%(25℃时)
普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有di和diibt4两种,
di适用于煤矿非采掘工作面;diibt4用于工厂,适用于环境为iia,iib级t1-t4组的爆炸性气体混合物
防护等级:户外型和防爆型为ip55(可订制ip65)
工作制:为短时10分钟
 (一)常规型特点
3.1该装置防尘、防雨、防轻腐蚀,其防护等级为ip55 (特殊订货ip65、ip67)
3.2转矩控制机构动作可靠、调节方便、转矩重复精度高。
3.3开向和关向可配装2到4只微动开关(特殊订货)。
3.4采用阀门电动装置三相异步电机,起动转矩大、转动惯量小、使用寿命长等特点,f级绝缘。
3.5工作制为短时10分钟(特殊订货30分钟)。
3.6配有机械式(常规型)或液晶(常规型无)阀位指示器,可直观知道阀门的开度大小。
3.7采用半自动手一电动切换机构,手动时需要切换手柄,电动时自动复位,结构简单、工作可靠、 操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。
3.8有行程限位和过力矩限位等双重保护,保障了驱动装置和阀门的使用安全。
3.9供电电源:常规为三相380v (土 10%),50hz (特殊订货三相660v、415v、单相220v、60hz)。
4.10防爆标志:exdiibt4 (常规型不防爆)
4.11环境相对湿度:≤95% (25°c时)。
4.12环境温度:-20  60℃ (特殊订货-40  100°c)。
